产品简介

光功率计系列，提供多款产品型号，可灵活配置，满足不同测量需求。功率测量覆盖1nW~10mW、10µW-10W等不同范围，适配400-1100、900-1650、1100~2200nm多个波段，适合用于各种激光的功率测量；功率分辨率达0.001dB，确保高精度。具备数据分析功能，搭配上位机软件，可数字或图像显示，直观呈现测量结果与趋势，为科研及工业应用提供精准支持。

高动态范围/高精度/手持和台式/多通道

光器件测试/激光功率测试/光学实验

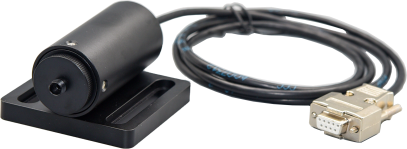

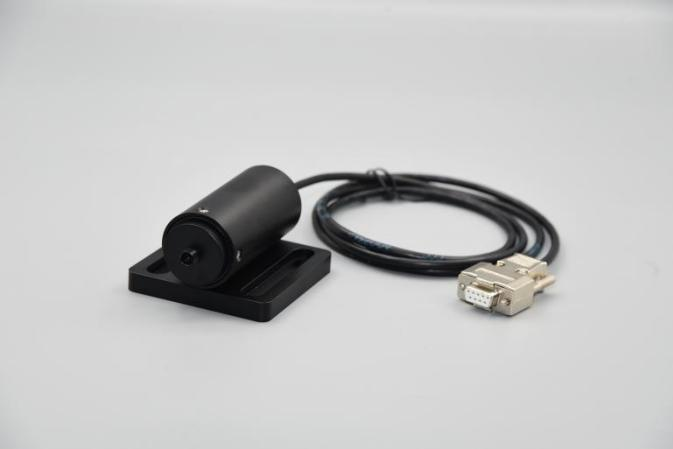

指标

单位

典型值

备注

探测器类型

-

InGaAs光电二极管

是否积分球

-

否

工作波长

nm

900~1650

通光孔直径

mm

Ф37.5

功率测量范围

dBm

-60~+10；

1nW~10mW

输入光耦合配件

-

裸纤适配器（BFA）、FC光纤适配器(FCA)

可选

功率计探头线缆长度

m

1.5

功率探头通信端口

-

DB 9 Pin

尺寸

mm

75×93×47.5

型号

PMS-9016-2043

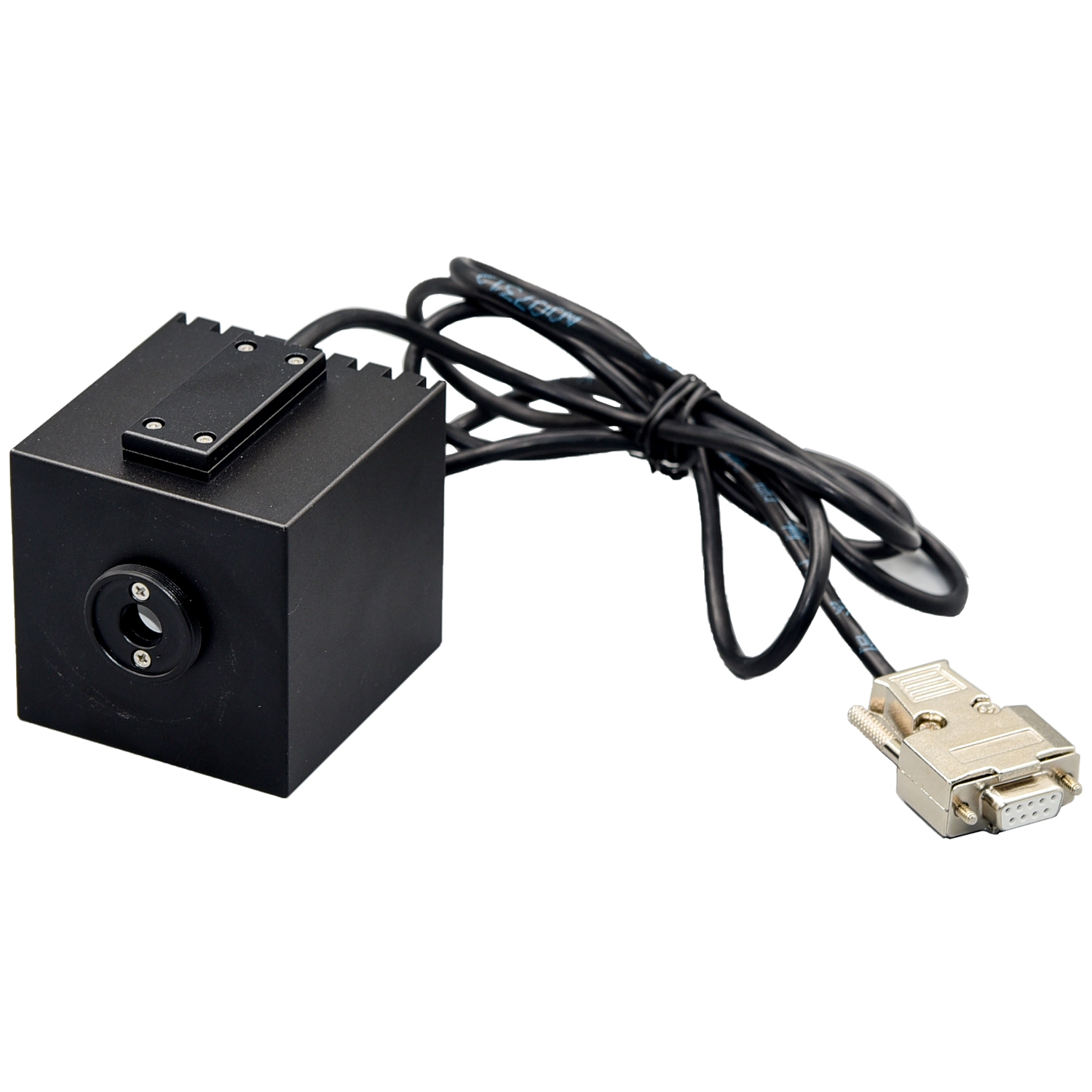

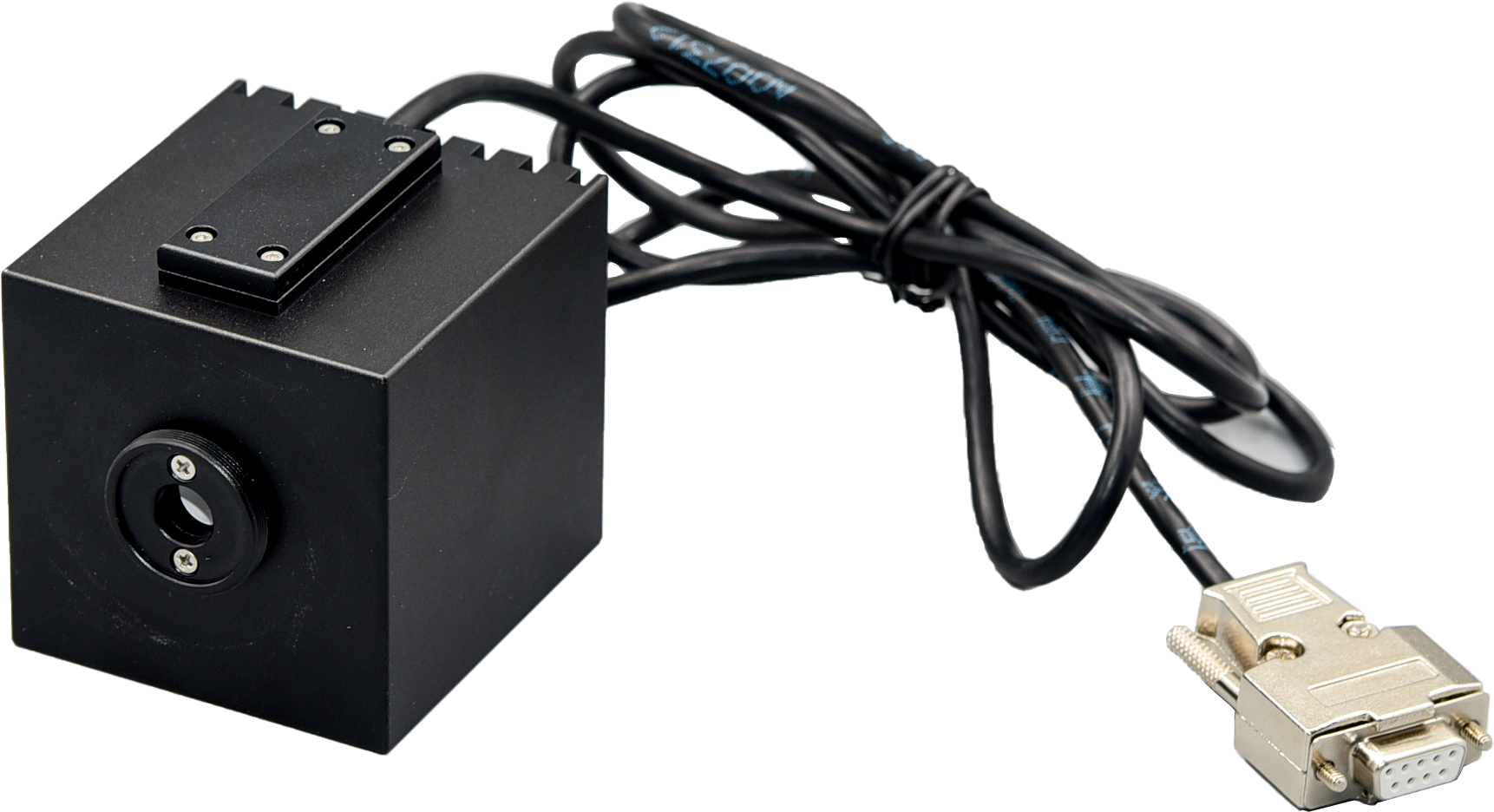

指标

单位

典型值

备注

探测器类型

-

InGaAs光电二极管

是否积分球

-

是

工作波长

nm

900~1650

通光孔直径

mm

Ф12

功率测量范围

dBm

-20~+43；

10μW~20W

输入光耦合配件

-

裸纤适配器（BFA）、FC光纤适配器(FCA)

可选

功率计探头线缆长度

m

1.5

功率探头通信端口

-

DB 9 Pin

尺寸

mm

65×67.5×74

指标

单位

典型值

备注

探测器类型

-

Si光电二极管

是否积分球

-

是

工作波长

nm

400~1100

通光孔直径

mm

Ф12

功率测量范围

dBm

-20~+40；

10μW~10W

输入光耦合配件

-

裸纤适配器（BFA）、FC光纤适配器(FCA)

可选

功率计探头线缆长度

m

1.5

功率探头通信端口

-

DB 9 Pin

尺寸

mm

65×67.5×74

指标

单位

典型值

备注

探测器类型

-

Si光电二极管

是否积分球

-

是

工作波长

nm

400~1100

通光孔直径

mm

Ф12

功率测量范围

dBm

-30~+30；

1μW~1W

输入光耦合配件

-

裸纤适配器（BFA）、FC光纤适配器(FCA)

可选

功率计探头线缆长度

m

1.5

功率探头通信端口

-

DB 9 Pin

尺寸

mm

65×67.5×74

型号

PMS-1122-2040

指标

单位

典型值

备注

探测器类型

-

InGaAs光电二极管

是否积分球

-

是

工作波长

nm

1100~2200

通光孔直径

mm

Ф12

功率测量范围

dBm

-20~+40；

10μW~10W

输入光耦合配件

-

裸纤适配器（BFA）、FC光纤适配器(FCA)

可选

功率计探头线缆长度

m

1.5

功率探头通信端口

-

DB 9 Pin

尺寸

mm

65×67.5×74

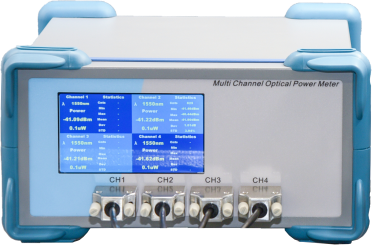

基本指标

单位

典型值

备注

通道数

-

4

测量分辨率

dB

0.001

测量不确定度

%

±5

数据采样时间间隔

s

1

客户上位机可选0.1~1s

功率统计分析

-

当前值；最小值；最大值；平均值；峰峰值；标准差值

电气和环境参数

控制方式

-

触屏/串口通信

功率计主机尺寸

mm

285(W)×200(D)×150(H)

模拟电压输出范围

V

0~2.5

模拟电压输出端口

-

BNC

上位机通信端口

-

USB

工作温度湿度范围

-

-5~+35°C；0~70%

供    电

-

AC 100~240V ,<15W

基本指标

单位

典型值

备注

通道数

-

1

测量分辨率

dB

0.001

测量不确定度

%

±5

数据采样时间间隔

s

1

客户上位机可选0.1~1s

功率统计分析

-

当前值；最小值；最大值；平均值；峰峰值；标准差值

电气和环境参数

控制方式

-

触屏/串口通信

功率计主机尺寸

mm

130(W)×37(D)×90(H)

模拟电压输出范围

V

0~2.5

模拟电压输出端口

-

SMA

上位机通信端口

-

USB

工作温度湿度范围

-

-5~+35°C；0~70%

供    电

-

DC5V ,<15W

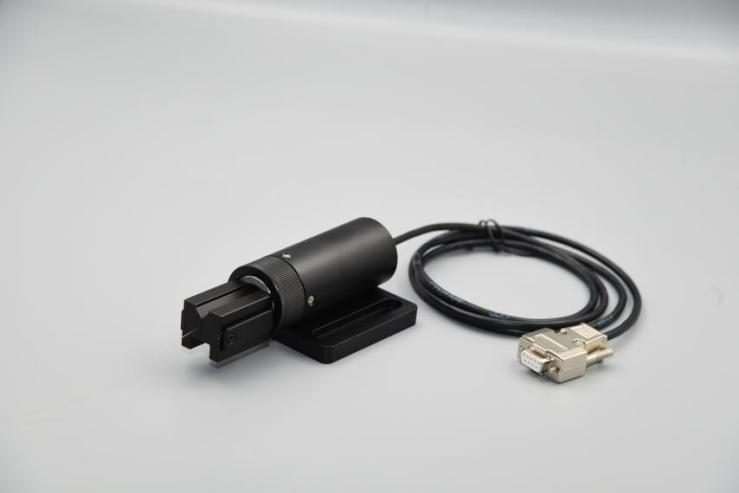

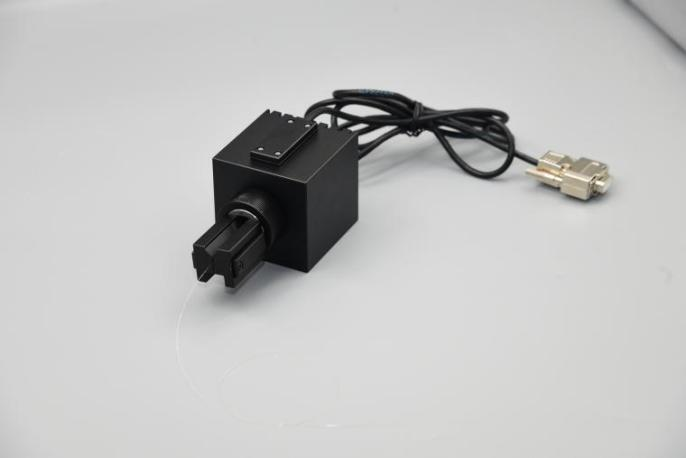

指标

单位

典型值

备注

配器类型

-

裸纤适配器（BFA）

固定方式

-

磁吸

可夹持光纤直径

μm

250；400；1000

兼容的功率计探头

mm

PMS全系列

尺寸

mm

50×30.7×25.8

指标

单位

典型值

备注

配器类型

-

FC光纤适配器(FCA)

固定方式

-

内螺纹

可适配的光纤接头

μm

FC，宽键

兼容的功率计探头

mm

PMS全系列

尺寸

mm

30

直径

产品类型

产品主型号

最大通道数

封装

台式多通道光功率计

PM-MC

4

B5=台式

手持式单通道功率计

PM-SC

1

HD=手持式

产品类型

产品主型号

工作波长(nm)

功率范围(dBm)

光功率计探头

PMS

4011=400-1100

9016=900~1650nm

1122=1100~2200

2040=-20~+40

2043=-20~+43

6010=-60~+10

产品类型

产品型号

光口形式

光耦合配件

FCA

FC光纤接口适配器

BFA

裸光纤适配器
